[전기기초] NO·NC 접점, 'Normal'을 '정상'으로 해석하면 안 되는 이유

전기 설비나 자동화 제어(PLC)를 다룰 때 가장 기본이 되는 것이 접점의 이해입니다. 하지만 많은 분이 "평상시(Normal)"라는 말의 기준을 헷갈려 실무에서 실수를 범하곤 합니다. 오늘은 도면 해석의 첫걸음인 접점의 상태와 실제 적용 사례를 자세히 알아보겠습니다.

1. Normal은 '정상 운전'이 아니라 '무부하' 상태입니다

가장 흔한 착각은 "기계가 정상적으로 돌아가고 있을 때가 Normal(상태) 아니야?"라고 생각하는 것입니다. 하지만 전기도면에서의 Normal(평상시)은 '전장품에 아무런 외부 에너지가 가해지지 않은 초기 상태'를 뜻합니다.

• 전기적: 코일에 전기가 공급되지 않은 상태 (비여자)
• 물리적: 버튼을 누르거나 스위치를 돌리지 않은 상태
• 환경적: 센서가 감지 대상물을 발견하지 못한 상태

---

2. 접점별 상세 특징 및 사례

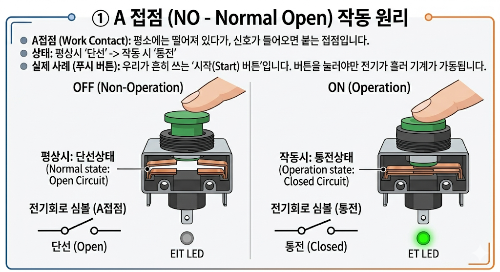

① NO (Normal Open) - "A 접점"

평소에는 떨어져 있다가, 신호가 들어오면 붙는 접점입니다. (Work Contact)

• 상태: 평상시 '단선' → 작동 시 '통전'
• 실제 사례 (푸시 버튼): 우리가 흔히 쓰는 '시작(Start) 버튼'입니다. 버튼을 눌러야만 전기가 흘러 기계가 가동됩니다.
• 이미지:

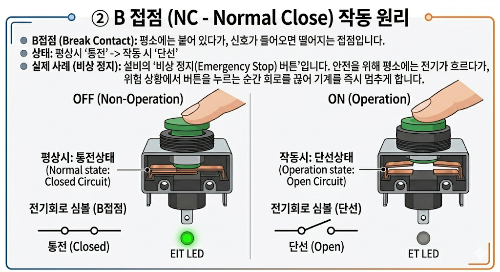

② NC (Normal Close) - "B 접점"

평소에는 붙어 있다가, 신호가 들어오면 떨어지는 접점입니다. (Break Contact)

• 상태: 평상시 '통전' → 작동 시 '단선'
• 실제 사례 (비상 정지): 설비의 '비상 정지(Emergency Stop) 버튼'입니다. 안전을 위해 평소에는 전기가 흐르다가, 위험 상황에서 버튼을 누르는 순간 회로를 끊어 기계를 즉시 멈추게 합니다.
• 이미지:


---

3. 혼동하기 쉬운 기기별 'Normal' 기준

도면을 그릴 때나 읽을 때, 아래 기기들의 '초기 상태'를 반드시 숙지해야 합니다.

기기 종류	Normal(초기) 상태의 기준
릴레이(Relay)	코일에 전원이 공급되지 않아 자력이 없는 상태
셀렉터 스위치	수동으로 돌리지 않은 OFF 위치
리미트 스위치	기계적 장치(암, 휠)가 눌리지 않은 상태
근접/광전 센서	감지 범위 내에 물체가 없는 상태
회로 차단기(MCCB)	스위치가 아래로 내려간 OFF 상태

---

4. 실무 적용 예시: "램프 제어 회로"

만약 여러분이 제어반을 구성한다면 이렇게 설계할 수 있습니다.

• 운전 표시등(녹색): 기계가 돌아갈 때 켜져야 하므로, 릴레이의 NO 접점에 연결합니다. (릴레이 작동 → 접점 붙음 → 램프 점등)
• 정지 표시등(적색): 기계가 서 있을 때 켜져야 하므로, 릴레이의 NC 접점에 연결합니다. (릴레이 정지 → 접점 붙어 있음 → 램프 점등)

5. 마무리하며

전기 도면은 '전원을 넣기 전의 지도'와 같습니다. 모든 기호는 전기가 흐르지 않고 아무도 기계를 만지지 않은 '태초의 상태'를 기준으로 그려져 있다는 점만 기억하신다면, 복잡한 시퀀스 도면도 훨씬 수월하게 읽히실 것입니다.
